一、概述

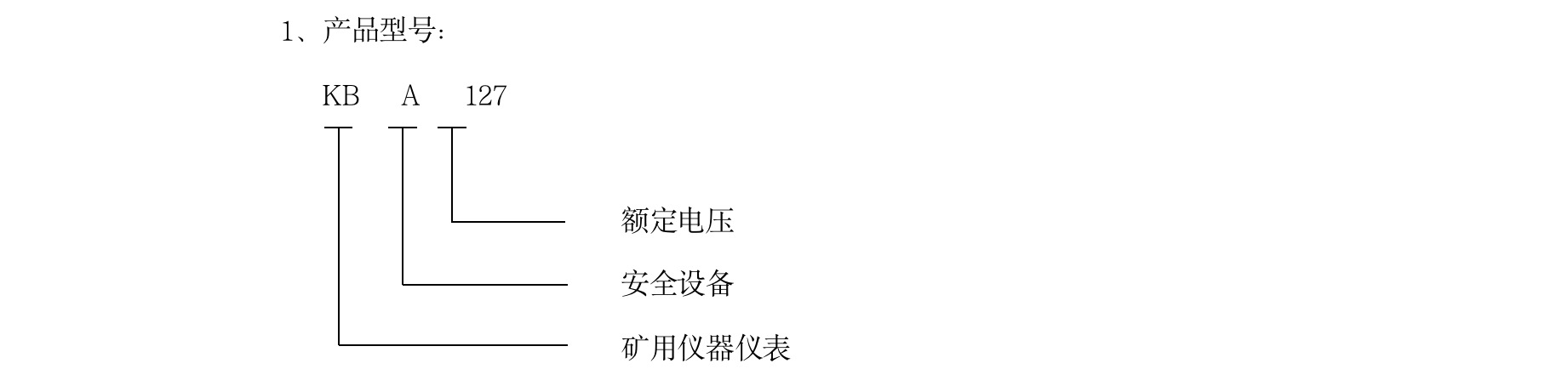

KBA127礦用隔爆攝像儀（以下簡稱攝像儀）屬于礦用隔爆型視頻采集設備，根據礦井安全監控新標準及相關的煤炭行業標準設計而成。該設備性能穩定、工作可靠、操作維護簡單、信號傳輸能力強，便于人員攜帶。

2、產品組成

攝像儀主要由鏡頭、CCD模塊、光電轉換板、紅外控制板外殼組成。

3、產品外形尺寸及重量

攝像機（長×寬×高）：?120mm×69mm×69mm

4、防爆型式：礦用隔爆型 ?

防爆標志為ExdI

5、工作條件：攝像儀在下列條件下應能正常工作

a）溫度: ?0℃～40℃；

b）平均相對濕度: ≤95%（＋25℃）；

c）大氣壓力: 80kPa～106kPa；

d）無顯著振動和沖擊的場合；

e）允許在有甲烷、煤塵爆炸性混合物的煤礦井下危險環境中使用；

f）周圍介質無腐蝕性氣體。

二、主要技術參數

2.1能將采集到的實時圖像轉換為無線信號輸出。

2.2主要技術指標

2.2.1 工作電壓：DC 12V。

2.2.2 最低照度：≤0.1 Lux；

2.2.3水平清晰度：≥ 350線

2.2.4 灰度級：≥ 7級

2.2.5無線信號

a) 傳輸方式：無線；

b) 工作頻率：2.4GHz±0.1GHz ；

c) 發射功率：（-35～-15）dBm

d) 傳輸距離：0～20m（無遮擋）

2.3本安參數

U_i：12V?DC?；I_i：195mA；C_i：0μF；L_i：0μH。

三、結構

攝像儀屬于礦用本質安全型結構，殼采用不銹鋼,，耐腐蝕性好，輕便結實。

外殼采用螺釘緊固，防護等級為IP54。

內部裝有電路板。
